名 稱 | 單 位 | HG 17B-3R-II | |
布料半徑 | m | 17 | |
輸送管規格 | mm | DN125 | |
輸送軟管規格 | ″×mm | 5×3000 | |
回轉范圍 | ° | 360 | |
回轉速度 | rpm | 0.3 | |
臂架形式 | 三節卷折全液壓 | ||
臂架轉角 | 一臂 | ° | 0～86 |
二臂 | ° | 0～180 | |
三臂 | ° | 0～180 | |
臂長 | 一臂 | m | 7.1 |
二臂 | m | 5.5 | |
三臂 | m | 4.5 | |
獨立高度（至臂根鉸點） | m | 2.7 | |
液壓系統工作壓力 | MPa | 25 | |
電機功率 | kW | 4 | |
控制方式 | 無線遙控、有線遙控 | ||
風速 | m/s | ≤13.8 (6級) | |
工作溫度 | ℃ | -20～48 | |
總重(含配重) | kg | 6500 | |
配重 | kg | 2500 | |
起吊單元 | kg | 1520 | |

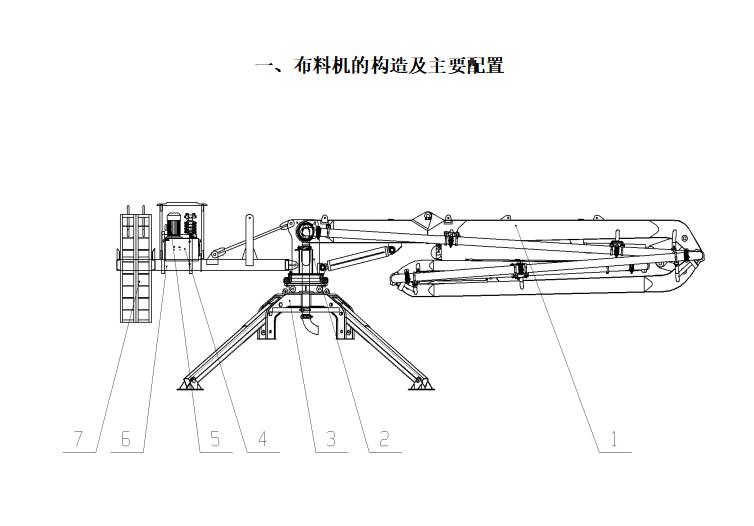

（1）移動布料機臂架分為三節，全液壓驅動，折疊、展開靈活方便，并且可360°回轉，布料范圍廣。
（2）配備無線遙控和有線遙控兩套系統，可根據需要選擇操作方式，并且在一套系統出現故障時，能迅速換用另一套系統，保障施工的順利進行。
（3）底架為斜支腿結構，支撐穩定，自帶平衡臂結構，底板與樓面無需螺栓連接，直接放置在樓面上即可施工，簡便快捷。
